概 述
JLFK系列复合开关是由三个独立的复合开关组成的，适用于低压无功补偿电容组的通断控制。复合开关的基本工作原理是将可控硅与磁保持继电器并接。
使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点。
普通复合开关都由直流电压控制开关的投入或切除，信号量为单向传送，每只复合开关都需要一根独立的控制信号线。
如果复合开关出现故障，控制器或配电终端是无法知晓的，有可能使补偿装置长期带病工作。
智联复合开关的推出使这一现象将得到有效的解决，它可将自身故障通过通讯线反馈至上位机，让用户第一时间了解补偿装置出现异常现象的原因。更符合智能电网建设的精神。而且，所有控制回路由一根双绞线并联在一起，大大减少了补偿装置的控制线路数量。
特 点
◆ 过零投切：复合开关的基本工作原理是将可控硅开关与磁保持断电器并接，实现电压过零导通和电流过零断开，使复合开关在接通和断开的瞬间具有可控硅开关无涌流的优点而在正常接通期间又具有物理开关无功耗的优点其实现方法是投入时在电压过零瞬间控制可控硅先导通，稳定后再将磁保持断电器吸合导通；而切除时是先将磁保持断电器开，可控硅延时过零断开，从而实现电流过零切除。
◆ 采用单片机控制投切并智能监控可控硅、磁保持断电器以及输入电源盒负载的运行状况，从而具备完善的保护功能。电压故障缺相保护；系统电压缺相供电时，开关拒绝闭合；电源电压缺相保护：工作电源缺相供电时，开关拒绝闭合；自诊断故障保护：系统自动监控可控硅、磁保护断电器的运行状态，若其出现故障，则拒绝闭合或自动退投断开；停电保护：接通后遇突然停电时，自动跳闸断开。
◆ 无谐波注入：由于导通瞬间是由可控硅过零触发，延时后由磁保持断电器吸合导通，而断电器工作时不会产生谐波。
◆ 功耗小：由于采用了磁保护断电器，控制装置只在投切动作瞬间耗电，平时不耗电；且由于磁保护断电器的接触电阻小，因而不发热，这样就不用外加散热片或风扇，降低了成本。彻底避免了可控硅的燃毁现象，同时也对同机运行的其它电器不造成危险，真正达到了节能降耗的目的。
◆ 输入信号与复合开关光电隔离；抗干扰能力强，工作安全可靠。

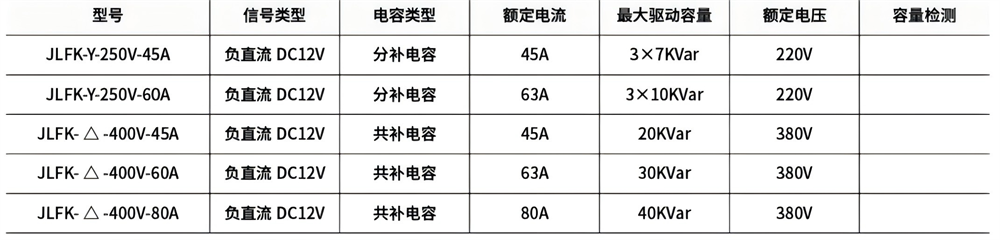

规格型号
